| Place of Origin: | china |
|---|---|
| Hàng hiệu: | horizontal metal baler |
| Chứng nhận: | CE and ISO9001 |
| Số mô hình: | Q43L-6300A |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | Đóng gói đi biển |
| Thời gian giao hàng: | 45 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ/tháng |
| Người mẫu: | Q43L-6300A | Lực cắt: | 630 tấn |
|---|---|---|---|
| Kích thước hộp tải: | 7000×1800×900mm | Tối đa. công suất cắt: | Thanh vuông 120 × 120 mm / Thanh tròn Φ125 mm / Thép tấm 60 × 1700 mm |
| Chiều rộng cắt: | 1800mm | Cắt tần số: | 3–4 lần cắt/phút |
| Chiều dài cắt: | 200–600 mm, có thể điều chỉnh | Kiểm soát & Quyền lực: | Điều khiển tự động PLC + Điều khiển từ xa / Khoảng. 254,5 kW |
| Làm nổi bật: | 69 Tons Gantry Shear,90KW Gantry Shear,Hiệu suất Gantry Shear |
||

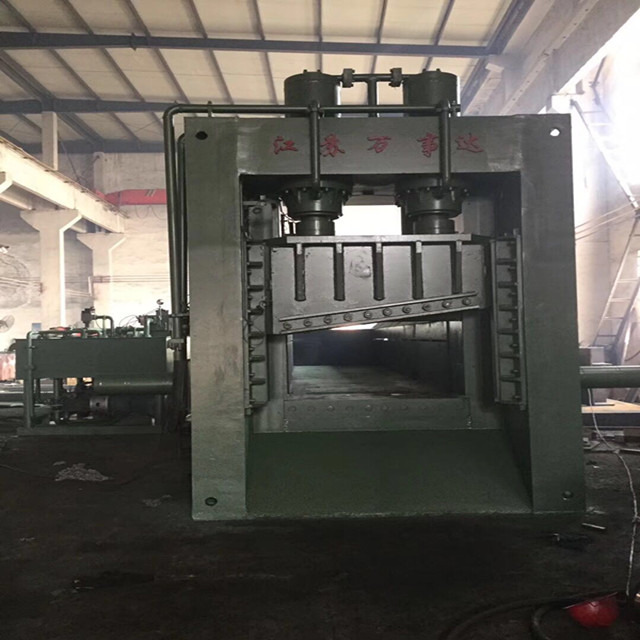

Q43L-6300A là một máy cắt cổng thủy lực hạng nặng được thiết kế cho các bãi phế liệu, nhà máy chế biến thép và các dự án tái chế kim loại lớn.
Máy cung cấp khoảng 640 tấn lực cắt, kết hợp với hộp tải 7000 × 1800 × 900 mm và chiều rộng cắt 1800 mm.Tần số cắt của nó đã được tối ưu hóa đến khoảng 3 ¢ 4 cắt mỗi phút.
Sau khi phế liệu được tải vào buồng, máy kết hợp cho ăn, giữ xuống và cắt thủy lực để giảm phế liệu dài và không đều thành các phần ngắn hơn.
Đối với khách hàng xử lý tấm thép, thanh, phế liệu cấu trúc và phế liệu kim loại hỗn hợp, loại Scrap Metal Shear này có thể giúp cải thiện việc xử lý vật liệu, lưu trữ,vận chuyển và chuẩn bị lò sau dòng.
Điều khiển tự động PLC, điều khiển từ xa và hệ thống làm mát bằng nước cũng làm cho máy thích hợp cho các ứng dụng tái chế công suất nặng liên tục.
Các bãi phế liệu lớn thường phải đối mặt với nhiều vấn đề hơn là một vấn đề cắt đơn giản.
Những thách thức điển hình bao gồm:
Đối với các ứng dụng này, người mua nên xem xét kích thước hộp tải, lực cắt, chiều rộng cắt, hiệu quả cho ăn và làm mát, không chỉ trọng tải máy.
Hộp tải 7000 × 1800 × 900 mm cung cấp nhiều không gian hơn cho phế liệu dài và không đều.
Vật liệu có thể được đẩy dần dần đến khu vực cắt, giảm sự gián đoạn tải không cần thiết.
Máy cung cấp khoảng 640 tấn tổng lực cắt.
Trong điều kiện tham chiếu cho thép thông thường, công suất cắt tối đa bao gồm:
Hiệu suất thực tế vẫn phụ thuộc vào chất lượng vật liệu, sức mạnh và hình dạng.
Tần số cắt đã được tối ưu hóa đến khoảng 3 ⁄ 4 cắt / phút.
Tuy nhiên, tấn thực tế mỗi giờ cũng phụ thuộc vào thời gian cho ăn, kích thước vật liệu, mật độ phế liệu và chiều dài cắt cần thiết.
Hệ thống thủy lực hạng nặng tạo ra nhiệt trong khi hoạt động liên tục.
Hệ thống làm mát bằng nước giúp kiểm soát nhiệt độ dầu thủy lực và hỗ trợ hoạt động ổn định trong thời gian làm việc dài hơn.
Phế liệu được tải vào buồng bởi một người xử lý vật liệu.
Hệ thống cho thức ăn đẩy vật liệu về phía khu vực cắt, trong khi hệ thống giữ xuống đảm bảo mảnh vỡ trước khi cắt.
Hệ thống cắt thủy lực sau đó cắt vật liệu thành các phần ngắn hơn.
Chiều dài cắt có thể được điều chỉnh trong khoảng 200 × 600 mm, cho phép khách hàng phù hợp với kích thước phế liệu hoàn thành với các yêu cầu vận chuyển, lưu trữ hoặc chế biến hạ lưu.
Sự kết hợp của:
Hộp tải lớn + hệ thống giữ xuống + cho ăn liên tục + cắt thủy lực 640 tấn
làm cho Q43L-6300A phù hợp với việc giảm kích thước phế liệu hạng nặng.
| Điểm | Thông số kỹ thuật |
|---|---|
| Mô hình | Q43L-6300A |
| Lực cắt | Khoảng 640 tấn. |
| Kích thước hộp tải | 7000 × 1800 × 900 mm |
| Chiều rộng cắt | 1800 mm |
| Max. Capacity cắt | Quảng trường 120×120 mm; Tròn Φ125 mm; Bảng 60×1700 mm |
| Tần số cắt | Khoảng 3 ⁄ 4 vết cắt/phút |
| Chiều dài cắt | Ước tính 200 ∼ 600 mm, điều chỉnh |
| Kiểm soát | PLC tự động + điều khiển từ xa |
| Tổng công suất | Khoảng 254,5 kW |
| Cung cấp điện | 380V / 3 pha / 50Hz |
| Trọng lượng máy | Khoảng 65 tấn. |
Khả năng cắt tối đa là các giá trị tham chiếu cho thép thông thường. Hiệu suất thực tế phụ thuộc vào độ bền vật liệu, kích thước và tình trạng phế liệu.
Thích hợp cho việc giảm kích thước của các phế liệu thép thông thường, tấm, thanh và vật liệu cấu trúc.
Phòng lớn chứa phế liệu dài hơn và không đều trong khi giảm việc cắt trước không cần thiết.
Tần số cắt tối ưu giúp cải thiện hiệu quả xử lý liên tục.
Chiều dài phế liệu hoàn thành có thể được điều chỉnh khoảng 200 đến 600 mm theo yêu cầu hạ lưu.
Các chức năng máy chủ chính được điều khiển tự động, trong khi điều khiển từ xa giúp phối hợp với người xử lý vật liệu dễ dàng hơn.
Giúp quản lý nhiệt độ dầu thủy lực trong quá trình hoạt động nặng.
Cấu hình máy hiện tại chủ yếu bao gồm:
Các tùy chọn cụ thể cho dự án có thể bao gồm:
Cấu hình cuối cùng nên tuân theo báo giá đã xác nhận và thỏa thuận kỹ thuật.
Tần số cắt hiện tại là khoảng 3~4 lần cắt mỗi phút.
Tuy nhiên, không có con số TPH cố định duy nhất có thể đại diện chính xác cho mọi tình trạng phế liệu.
Năng lượng xử lý thực tế phụ thuộc vào:
loại phế liệu, mật độ khối lượng, kích thước, độ dày, số lượng tải, hiệu quả xử lý vật liệu và chiều dài cắt cần thiết.
Đối với các dự án với mục tiêu tấn mỗi giờ nghiêm ngặt, người mua nên cung cấp hình ảnh phế liệu thực tế, video, kích thước và thành phần vật liệu để đánh giá kỹ thuật.
Q43L-6300A có thể được đánh giá cho:
Nó phù hợp với các bãi phế liệu, các công ty chế biến thép, các dự án tháo dỡ và các trung tâm tái chế kim loại.
Đề nghị xác nhận kỹ thuật bổ sung cho:
Kích thước cắt tối đa được nêu không nên được coi là giới hạn chung cho mọi loại thép.
Sau khi sản xuất, máy có thể trải qua thử nghiệm nhà máy bao gồm:
vận hành thủy lực, cho ăn, giữ xuống, cắt, điều khiển PLC, điều khiển từ xa, làm mát và tình trạng tổng thể của máy.
Hình ảnh và video làm việc có thể được cung cấp cho khách hàng xác nhận.
Một quy trình dự án điển hình là:
Xác nhận kỹ thuật → Sản xuất → FAT → Chấp nhận khách hàng → Phân hủy và đóng gói → Giao hàng → Lắp đặt và đưa vào sử dụng
Đối với các dự án có yêu cầu vật liệu hoặc thông lượng cụ thể, các điều kiện thử nghiệm nên được thỏa thuận trước.
Tài liệu vận hành và bảo trì, thông tin thủy lực và điện liên quan, hỗ trợ phụ tùng thay thế và hỗ trợ kỹ thuật từ xa có thể được cung cấp theo cấu hình cuối cùng.
Bảo trì thường xuyên chủ yếu tập trung vào:
lưỡi cắt, dầu thủy lực, niêm phong, đường ống thủy lực, động cơ, máy bơm và hệ thống làm mát.
Các phụ tùng thay thế được đề nghị cũng có thể được chuẩn bị theo điều kiện hoạt động của khách hàng.
Nó chủ yếu được thiết kế cho phế liệu thép thông thường, tấm, thanh tròn, thanh vuông, phần cấu trúc và phế liệu kim loại thích hợp khác.
Các bức ảnh phế liệu thực tế và kích thước được khuyến cáo trước khi lựa chọn cuối cùng.
Năng lượng thực tế phụ thuộc vào mật độ phế liệu, kích thước, độ dày, hiệu quả tải và chiều dài cắt cần thiết.
Do đó, một TPH cố định nên được xác nhận theo vật liệu thực tế.
Tần suất cắt hiện tại đã được tối ưu hóa đến khoảng 3 ⁄ 4 lần cắt mỗi phút.
Trong điều kiện tham chiếu thép thông thường:
Hiệu suất thực tế phụ thuộc vào sức mạnh của vật liệu.
Hệ thống làm mát bằng nước giúp kiểm soát nhiệt độ dầu thủy lực trong quá trình hoạt động nặng kéo dài.
Tổng công suất lắp đặt là khoảng 254,5 kW.
Tiêu thụ điện thực tế thay đổi tùy thuộc vào tải máy, chu kỳ làm việc và thời gian hoạt động.
Kiểm tra thường xuyên chủ yếu bao gồm lưỡi dao, dầu thủy lực, niêm phong, đường ống, máy bơm, động cơ và hệ thống làm mát.
Cấu hình hiện tại là 380V / 3 Phase / 50Hz. Các yêu cầu điện áp và tần số khác có thể được xác nhận trước khi sản xuất.
